[产品型号]: [产品名称]:气动PLC控制实训设备 [价     格]: [在线客服]:

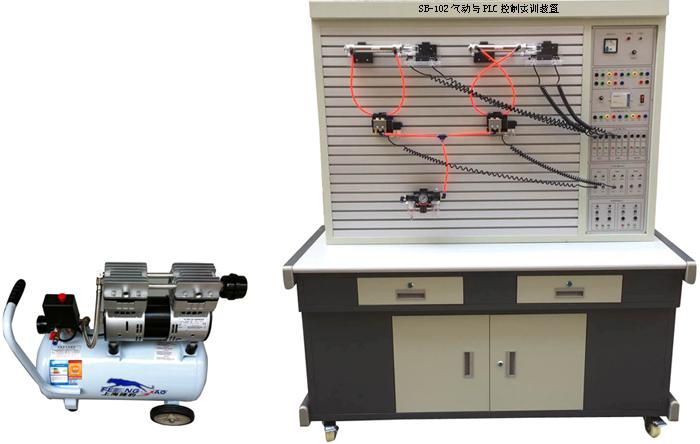

SB-102气动PLC控制实训装置



气动与PLC控制实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。此外,装置采用PLC控制方式。利用PLC控制系统与电脑连接,从学习简单的PLC指令编程,梯形图编程,深入到PLC控制的应用,与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。


一、主要技术参数

1、输入电源:220V.允差±l0%50Hz

2、装置容量:≤2kVA

3、工作环境温度:-5℃~40℃;

4、工作湿度:≤90%(40℃时)

5、外形尺寸:1500mm×650mm×1750mm

6、静音无油空气压缩机:工作电源:AC220V;电机功率:780W公称容量30L;额定输出气压1Mpa

7、PLC主机模块:主机选用三菱FX1S-20MR12路开关量输入,8路继电输出。

8、配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,气动元件独立模块等。

二、主要特点

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元件等。

3、各个气动元件成独立模块,且装有带弹性插脚底板,可方便、随意地将元件安放在实训面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,布局灵活,拆接方便快捷。

4、采用静音空压机,为实训室提供一个较好的实训环境。

5、实训气源压力低,系统额定压力为0.8 Mpa,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手控、气控、电控等控制功能。

6、实训控制单元可以采用独立的继电器控制单元进行电气控制,也可以采用PLC控制,通过比较,突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

7、该装置集各种真实的气动元件,继电器控制单元、PLC编程及监控技术于一体,功能强大,适应范围广。

三、气动基本实训回路

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速度控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速度换接回路

7、缓冲回路

8、二次压力控制回路

9、高低压转换回路

10、计数回路

11、延时回路

12、过载保护回路

13、互锁回路

14、单缸单往复控制回路

15、单缸连续往复动作回路

16、直线缸、旋转缸顺序动作回路

17、多缸顺序动作回路

18、双缸、同步动作回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

气动PLC控制实训装置配置清单

序号



型 号

数量

1

实训桌


1张

2

实训台


1台

3

PLC主机模块

三菱FX1S-20MR

1块

4

电源模块


1块

5

继电器控制模块


1块

6

PLC控制按钮模块


1块

7

静音无油空气压缩机


1台

8

单作用缸

QGX25ⅹ100

1只

9

双作用缸

QGX25ⅹ100

2只

10

旋转气缸(透明)


1只

11

三联件

AC2000

1只

12

减压阀(带压力表)

AR2000

1只

13

手动换向阀

H210—08

1只

14

单电磁换向阀(二位三通)常开

3V210-8

1只

15

单电磁换向阀(二位三通)常闭

3V210-8

1只

16

单电磁换向阀(二位五通)

4V210-8

2只

17

双电磁换向阀(二位五通)

4V220-8

1只

18

双电磁换向阀(三位五通)

4V230-8

1只

19

单气换向阀(二位五通)

4A210—08

2只

20

双气换向阀(二位五通)

4A220—08

2只

21

行程阀(机控)

MOV—2

1只

22

行程阀(按钮)

MOV—3A

1只

23

行程阀(按钮带锁)

MOV—3

1只

24

或门型梭阀

KV—08

2只

25

快速排气阀

QE—02

2只

26

单向节流阀

ASC-08

2只

27

单向节流阀(装在缸体上)

JSC601

7只

28

单向阀

1/4

2只

29

顺序阀(透明)


1只

30

气容


1只

31

消声器

1/8

2只

32

消声器

1/4

1只

33

三通(T型三通)

Ø   6

4只

34

三通(Y型减径三通)

Ø   8—Ø 6

1只

35

四通

Ø   6

4只

36

气管

PU6ⅹ4

20米

37

行程开关(装在缸体上)


2只

38

编程电缆(适配器)

三菱

1条

39

工具箱


1个

40

内六角扳手


3把

41

螺丝刀


2把

42

剪刀


1把

43

活动板手


1把

44

尖嘴钳


1把

45

气孔塞头

Ø   6

10只

46

气动实训说明书


1册

47

三菱PLC编程软件、程序软件

光盘

1盘
