零件形位误差测量组合实训装置

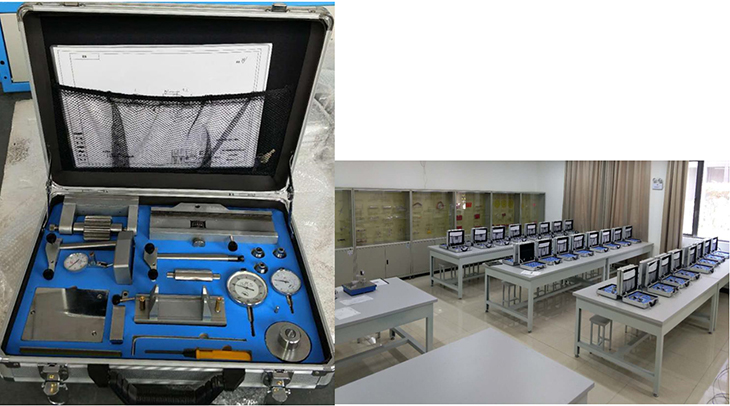

SBMTXW-1型零件形位误差测量组合实训装置



一、产品组成及功能

零件形位误差测量组合实训装置是根据《公差配合与技术测量》课程的基本教学要求,精心设计的一套零件形位误差检测组合训练产品。它由检测零件、组合跳动仪、组合测微仪、配套图纸及实训指导书组成。其目的是通过零件形位误差的检测,加深学生对形位误差及形位公差基本概念的了解,掌握形位误差测量的方法的技能,为公差配合在后续课程中的应用奠定扎实的基础。

具体功能有以下三点:

1、形位误差测量训练;

2、合格形位判断训练;

3、形位误差分析训练。

二、产品特点

1.项目实际化:以真实零件为检测对象,以实际量具为检测手段;

2.功能系统化:形位误差测量、合格形位判断、形位误差分析三位一体训练模式;

3.学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;

4.教学标准化:配套的标准图纸、指导书,教和学都十分方便、教学显著;

5.管理便利化:检测零件、测量工具、标准图纸及指导书均放在一个精制的箱子里,管理十分方便。

三、技术性能

1.外形尺寸:410mm×310mm×100mm

2、便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)

.基本配置

1.精密检验零件:齿轮测量组合(7级)、圆度(圆柱度)测量组合(7级)、直线度测量组合(7级)、平面度(平行度)测量组合(7级)、垂直度测量组合(7级)、对称度测量组合(7级)、跳动测量组合(7级)

2.精密测量工具:

一)微型跳动测量仪

1)测量范围长度(50100mm.直径(580mm,精度(6级)

2)百分表(03mm,0.01 mm1个,)

3)千分表(0-1mm,0.001mm,1个)

4V型块35X35 mm1级)

5)测量齿轮(模数12.5mm、齿数1736,(7级)

6)导轨精度:0.01/100mm

二)测微组合仪:

1)测量范围:长度(8080mm.,精度(6级)

2)杠杆百分表(01mm,0.01 mm1个)

3)平板精度:(1级)

五、实训项目

训练一零件形状误差的测量与检验

训练1-1直线度测量与检验

训练1-2平面度测量与检验

训练1-3圆度测量与检验

训练1-4圆柱度测量与检验

训练二零件位置误差的测量

训练2-1平行度测量与检验

训练2-2垂直度测量与检验

训练2-3同轴度测量与检验

训练2-4径向跳动测量与检验

训练2-5端面跳动测量与检验

训练2-6对称度测量与检验

训练三齿轮形位误差的测量与检验

训练3-1齿圈径向跳动测量与检验

训练3-2齿轮齿向跳动测量与检验
