数字逻辑测试实验箱,数字逻辑测试实验系统

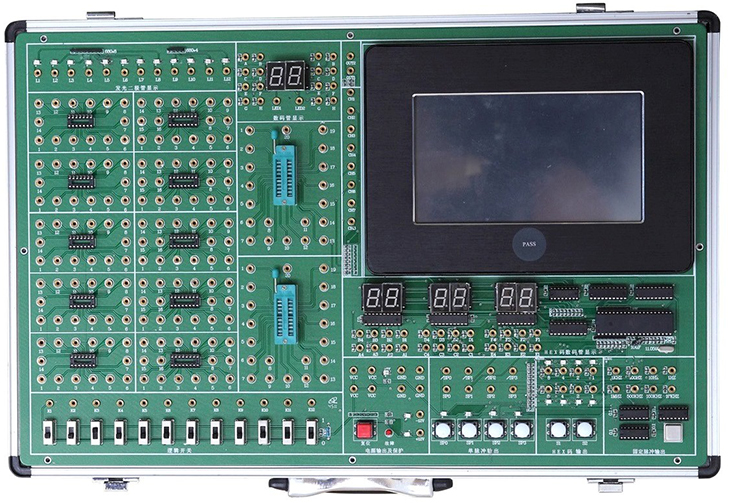

SB-SZLJ数字逻辑测试实验系统



数字逻辑测试实验箱由铝木合金箱体、开关电源、常用信号源、实验电路区和逻辑示波器等组成。其中常用信号源由高性能单片机89C51产生,信号稳定可靠。全部的实验用信号线的连接采用自锁紧镀金插头座,接触可靠。配置8路逻辑示波器自带嵌入式CPU SMT32和7.5寸液晶屏,有效地提高设备的综合利用率。数字逻辑测试实验箱适用于本专科、高职高专院校所有电类和非电类专业《数字电子技术》课程的实验、实训和自行设计。

一、技术指标

1、实验电路工作电源:+5V/2A±12V/0.5A,每路均带有短路保护和自动关断功能,每路带电源指示。其中+5V电源设计有过压、过流、欠压保护功能,待电路中故障排除后,自动恢复供电。

2、常用信号源

1)固定脉冲:8路固定脉冲输出,分别是1M500K100K10K1K100HZ10HZ1HZ,由插孔引出。

2)由系统控制CPU 89C51产生各种常用信号源和数码管扫描显示电路。

*带译码的数码管显示:六位HEX码数码管译码显示,由插孔引出。

*HEX码输出:2HEX码输出,通过各自对应的按钮改变HEX码数据输出,带指示灯显示,由插孔引出。

*单脉冲:四路防抖动±单脉冲输出,由插孔引出。

3)发光二极管显示:十二个高亮发光二极管,四个红,四个绿,四个黄。由插孔引出。

4)逻辑开关:12位双组逻辑开关输出,确保高可靠性,由插孔引出。

5)独立数码管显示:二个独立高亮七段数码管显示,由插孔引出。

3、中小规模集成电路实验区

1)配备2IC20锁紧集成电路插座,6IC144IC16圆孔插座, 由插孔引出。

4、逻辑示波器:自带嵌入式CPU SMT32控制器,配7.5寸液晶屏,具有8

道逻辑信号测量功能,2通道模拟信号输出功能,可输出方波、三角波和正弦波。

5、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。

6、箱体:铝木合金材料,绿色环保,造型美观大方。外形尺寸:480×360×148MM

二、实验项目

基础实验:

l、门电路逻辑功能及测试

2、组合逻辑电路 (半加器、全加器及逻辑运算)

3、触发器 ()R-SDJK

4、触发器 ()三态输出触发器,锁存器

5、时序电路测试及研究

6、集成计数器及寄存器

7、译码器和数据选择器

8、波形发生及单稳态触发器

9555时基电路

扩展实验:

10CMOS门电路测试实验

11TSOC门的功能测试及应用实验

12TTL不同系列芯片性能和参数的测定实验

13、门电路的驱动能力测试实验

14、逻辑笔实验与分析实验

15TTLCMOS相互连接实验

16MSI加法器实验

17、竞争冒险实验

18、触发器应用实验

19、寄存器及其应用实验

20、计数器MSI芯片的应用

21、时序电路应用实验

22、施密特触发器及其应用实验

23、单稳态触发器及其应用实验

24、多路模拟开关及其应用实验

25、数字定时器实验

26、电压变换器实验

三、配套附件和资料

1、实验导线共25

2、电源线1

3、保险丝2

4、实验指导书1
