维修电工网孔型电工实训考核装置,维修电工网孔型电工实训考核设备

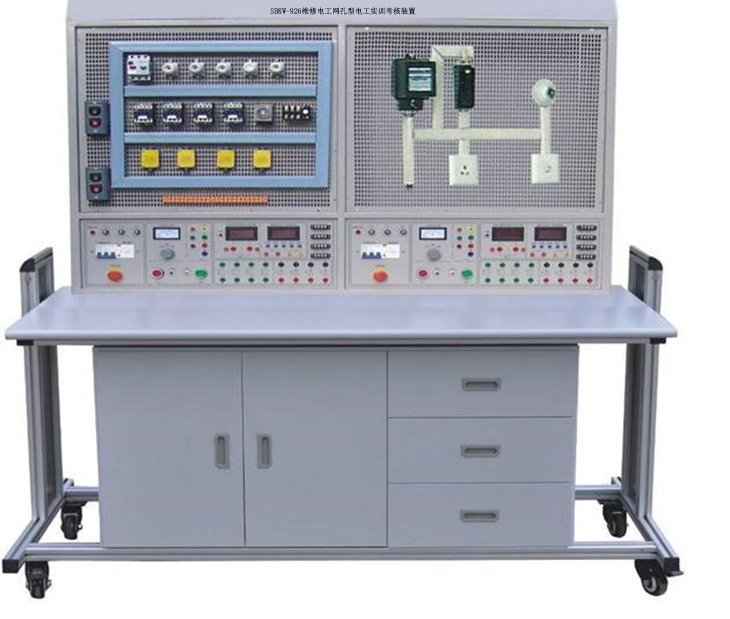

SBKW-926维修电工网孔型电工实训考核装置



一、概述

维修电工网孔型电工实训考核装置,维修电工网孔型电工实训设备,实用性人才的培养必须推行提高动手能力为教学目标,应用直接实训 的理论原则,以培养实践能力和可持续发展能力为主的教学手段,促使电子电路工艺实训的教学为发展动创能力开展深化教学改革,实现向以就业为导向的教改与实 践模式转化.实训课程教学是一种技能,培养学生熟练掌握实践技能是一种能力.将围绕学生能力培养对电子电路工艺实训教学研究与实践加以论述。

维修电工网孔型电工实训考核设备,该装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、维修电工网孔型电工实训考核装置特点

1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。

2、操作台需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

三、维修电工网孔型电工实训考核装置技术性能

1、输入电源:三相四线制~380V±10%  50Hz

2、温度:-5℃+40℃,相对湿度<85%25℃

3、装置容量:<1.5KVA

4、外形尺寸不小于1468mm×680mm×1680mm

四、实训台配置

1、公共部分:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。

3、每组提供3V6V9V12V18V24V36V低压交流电源。

4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。

五、参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制制线路

13.三相异步电动机接触器点动控

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转控制线路

19.双重联锁的三相异步电动机正反转控制线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

六、维修电工网孔型电工实训考核设备元器件清单

序号



型号与规格



1.

单相电度表

DD862-2

2

2.

单相闸刀开关

HK8

2

3.

拉线开关

4A/250V

2

4.

平灯头

6A/250V

4

5.

园形插座

T3-10

2

6.

电流互感器

BH 0.66

6

7.

墙壁开关座



4

8.

声控开关

86

2

9.

低压断路器

DZ108-20/10

2

10.

直插式保险盒

RT18-32/2A 1P

6

11.

直插式保险盒

RT18-32/2A 2P

2

12.

直插式保险盒

RT18-32/2A 3P

2

13.

交流接触器

CJX2-0910

6

14.

辅助触头

F4-22

6

15.

热继电器

R16B-20/3

2

16.

通电延时时间继电器

ST3PA-B/380V0-60S

2

17.

时间继电器座

PF-083A

2

18.

3H铁壳按钮



4

19.

行程开关

LX19-222

4

20.

行程开关

LX19-001

4

21.

倒顺开关

K03-15

2

22.

日光灯管

Y210RR25/10W

2

23.

镇流器

13W

2

24.

日光灯座



4

25.

大功率电阻



6

26.

二极管



2

27.

接线端子排

JF5-2.5/5

10

28.

G形导轨



2

29.

走线槽



4

30.

螺丝



180

31.

螺丝刀



4

32.

尖嘴钳



2

33.

剥线钳



2

34.

三相鼠笼异步电动机

380V/Y/180W

2
