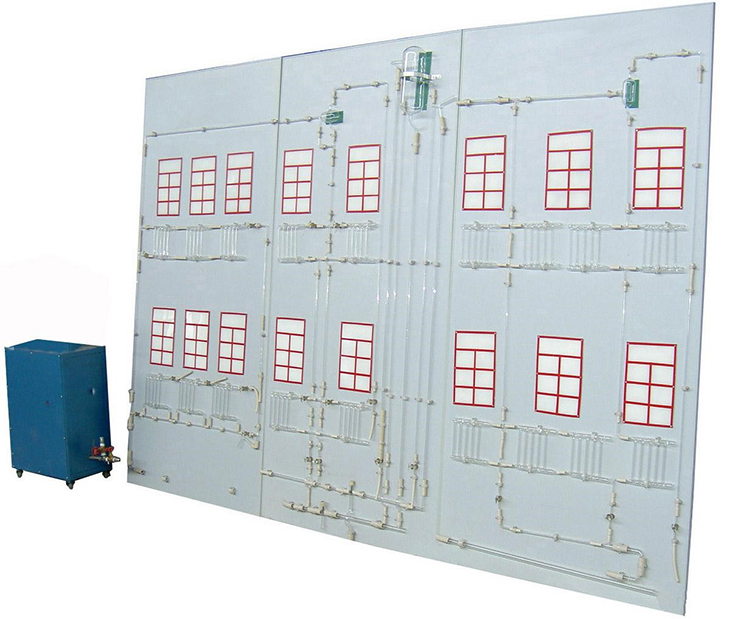

SB-01A热水供暖循环系统综合实训装置


一、产品概述

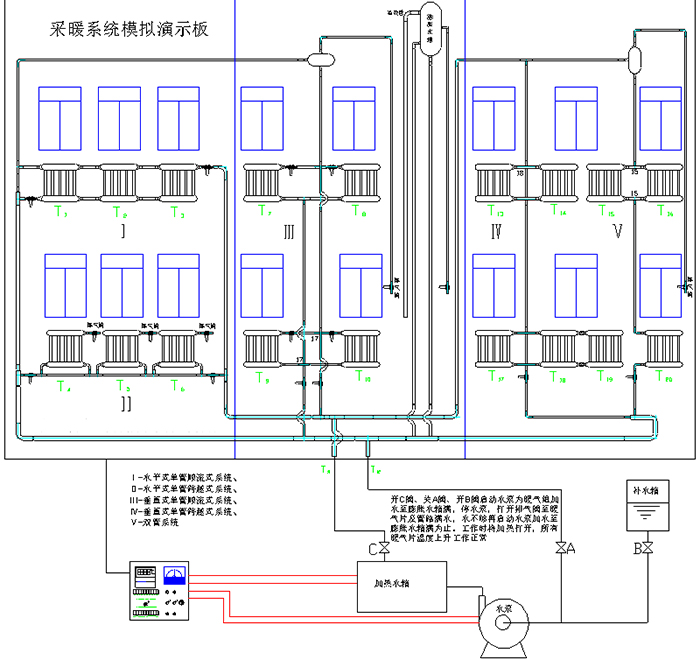

热水供暖循环系统综合实训装置以可编程控制器PLC为控制核心,上位机组态软件作为监控界面,实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成,并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备,可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。


二、技术性能
1.输入电源:三相四线~380V±10% 50Hz
2.
工作环境:温度 -10℃~+40℃;相对湿度<85%(25) 海拔<4000m
3.
装置容量:<10kVA
4.
设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。
三、系统配置
1.
实训台

实训台采用不锈钢拼合结构,整个供暖系统布置在网孔板上。
2.
热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下:
(1)
电热水锅炉
额定功率:3kW
供热面积:108m2
供热量:7740kcal/h
(2)
膨胀水箱
采用不锈钢材料制成,配有信号管(用于监测水箱内的水位)
(3)
小型热水泵
额定功率:95W
额定扬程:6m
额定流量:1.08m3/h
4PLC主机CPU 224(1)
数字量扩展模块(1只)
模拟量扩展模块EM2312只)
3.
控制柜
铁质双层亚光密纹喷塑结构,结构坚固。前门采用透明设计,可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
四、实训项目
1.
掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.
热水供暖系统的安装与调试
3.
热水供暖用户热计量
4.
热力工况调节
5.PLC
可编程控制器编程及调试
6.
组态软件的应用
五、配置清单

序号

主要部件、器件及规格

1

电气控制柜

长×宽×高为600×600×1773m

2

实训对象

长×宽×高为2200×700×2090mm

3

循环水系统

小型离心式热水泵(额定功率:95W、额定扬程:6m、额定流量:1.08m3/h)、4套散热器(进出口管径:DN20)、1套自力式压差控制阀(安装方式:螺纹连接、公称压力:1.6MPa、介质温度:0150℃、导压管长度:1.6m、导压管连接端尺寸:3/4管螺纹)、5个电磁阀(工作电压:AC220V)、2个电动球阀(工作电压:DC3.3V,进出口管径:DN15)、2个手动球阀、Y型三通过滤器(材质:黄铜)、不锈钢铝塑复合管及自动排气阀

4

电加热锅炉

电加热水器(外壳:不锈钢、工作电压:AC380V、功率:2.0KW、进出水口径:DN20、水温设置:4095℃、)

5

监控仪表

指针式交流电压表:量程0450V

指针式交流电流表:量程010A

指针式交流电流表:量程00.5A

压力变送器:量程0100Pa、工作电压:DC24V、输出信号:420mA、接线方式:二线制

涡轮流量变送器:量程0.41.2m3/h、工作电压:DC24V、输出信号:420mA、接线方式:二线制

电子式热量表: 测量温度范围:295℃、公称压力:1.6MPa

6

光盘

力控组态软件、PLC编程软件、配套应用程序、实验指导书、使用说明书等

7

型材电脑桌


9

PC/PPI通讯电缆


9

扳手

0-250mm

10

螺丝刀

十字

11

内六角扳手

6mm

12

产品使用说明书


13

产品实验指书
