机械创新设计陈列柜,机械创新设计实训装置

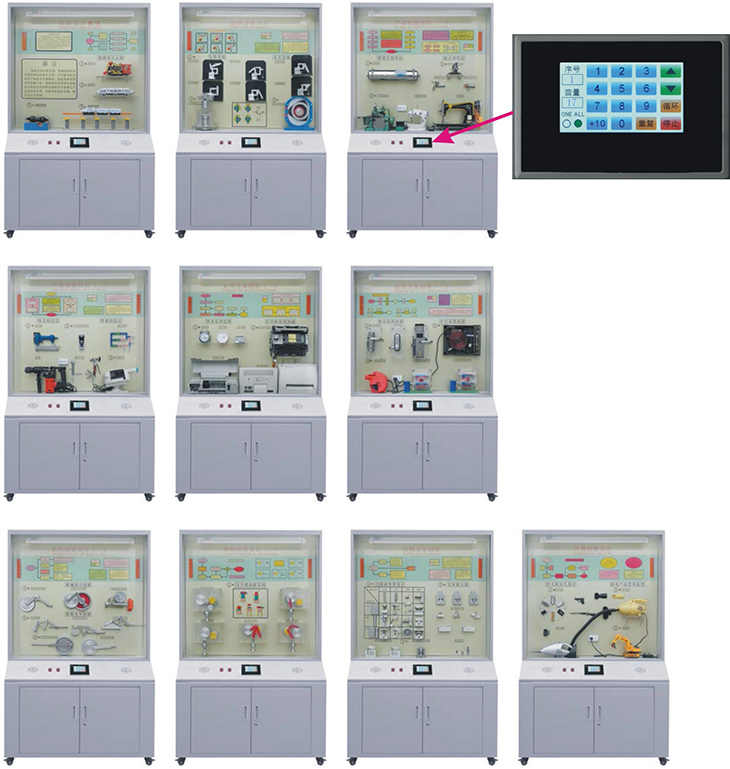

SBCX-10型机械创新设计陈列柜

一、机械创新设计陈列柜概述:

机械创新设计陈列柜按国际标准流行设计,采用各种新颖机电产品外,其余模型全部用铝合金和有机玻璃等制作,每柜进行彩喷图文说明,介绍机械创新设计的基本原理与方法,对提高机械创新意识与创新设计能力具有重大作用。是机械创新实验室内主要教学设备。

二、机械创新设计陈列柜性能特点规格:

1、陈列柜中的模型都配备创新原理分析及设计过程文字说明。

2、具有多功能语音播放控制系统。语音解说同步演示,采用单独驱动由电脑或电子设备控制运转演示。控制采用4.2寸液晶触摸屏控制和遥控控制自动运行讲解、可顺序循环与重复播放运转,又能根据教材、教学需要而任意选择还是单独演示。解说词播放在100平方房内声音宏亮。

3、输入电压:交流200V,功率400W

4、陈列柜外形尺寸:1200㎜宽×530㎜厚×1900㎜高,柜体采用1.0mm厚的SPCC冷扎板焊接而成,表面采用中温磷化喷塑制作,柜体刚性好。柜内板面超豪华铝塑夹层板,柜内大标牌采用中英文对照。板面附有必要的图表和文字说明承载性好、外形美观大方、经久耐用。

5、柜顶部装有照明日光灯,柜背设有对开门,有利维护设备和方便维修。柜下部设有柜箱,方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮,方便移动,符合人机工程要求。

三、《机械创新设计》陈列柜,各柜内容如下:

陈列柜名称



第一柜

创新设计概述

A、机械创新设计

蒸汽机车、内燃机车、磁悬浮列车、磁悬浮模型

磁悬浮列车说明

B、磁悬浮列车说明、创新设计特点

第二柜

创新思维方

A、发散、求异思维

夹紧装置(方案6种)、无曲轴发动机、旋转式发动机工作过程、旋转式发动机

B、夹具设计方案、创新设计说明(图)

第三柜

产品创造技法

A、希望点列举法、缺点列举法

数码净水机、普通型龙头、冷热型水龙头、磁心型水龙头、缝纫龙头、微型缝纫机、锁边机

B、创造技法简介、创新设计说明(图)

第四柜

产品创造技法

组合创造法、移植创造法

眼保仪、电子积木、三头电动剃须刀、多用工具(2把)、射钉枪、电锤、多功能扳手、新型窗户活页、点钞机等;

B、创造技法简介、创新设计说明

第五柜

原理方案创新



钟表原理创新、机械打字机原理、喷墨打印机、喷墨打印机部件、激光打印机、机械钟电子钟(2台);

B、功能设计法、创新设计说明

第六柜

原理方案创新



锁具原理创新、炉具原理创新、鼓风机原理创新

机械锁、密码锁、磁卡涣、电磁炉、离心式鼓风机、二直叶罗茨鼓风机、三扭叶罗茨鼓风机

B、问题求解模式、创新设计说明

第七柜

机构创新设计



A、机构组合创新、机构变异创新

串联式组合机构、并联式组合机构、反馈式组合机构、六杆机构、六杆机构(低副高副),六杆机构(低副高副)、六杆机构(低副高副B)、行星轮系一连杆机构、凸轮一连杆机构

B、机构创新途径、创新设计说明

第八柜

机构创新设计



A、执行机构设计、压片机设计:

压片机工艺图、压片机方案a、压片机方案b、压片机方案c、压片机方案d、压片机方案e、六杆压片机机构;

B、机构构型过程创新设计说明

压片机功能一技术矩阵

第九柜

结构方案创新

功能面变异结构方案比较

功能面变异设计、支承面方案、摆杆与推杆接触面方案、滚动轴承组合机构、快动联接结构3

B、结构创新途径、创新设计说明

第十柜

外观创新设计

打火机宜人设计、机电产品艺术造型

各种新型打火机(7件)、小型吸尘器A、小型吸尘器B、挖掘机;

外观创新程序、创新设计说明;

产品外观创新设计、说明;

注:柜上玻璃属易碎品,由需方单位自配;
