多功能单片机实训箱,单片机实验箱

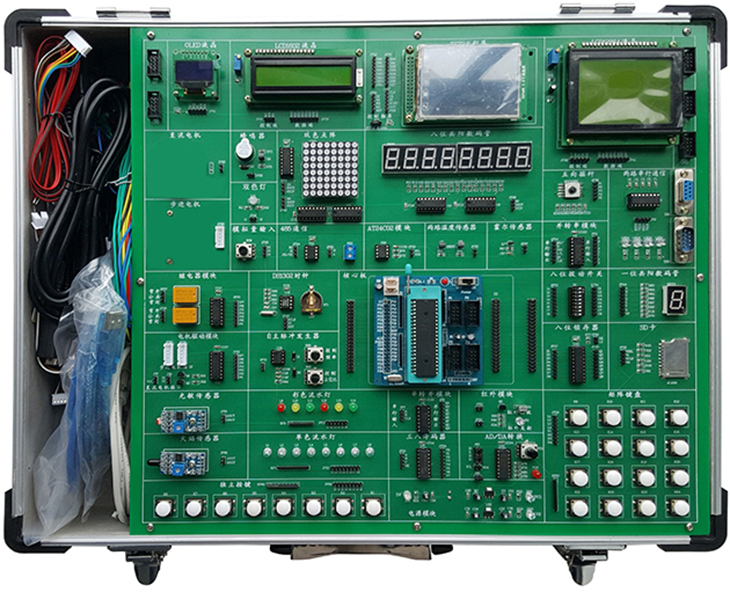

SB-M21多功能单片机实训箱



一、单片机实训箱适用专业

单片机实训箱适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。是《MCS-51 单片机原理与接口》《C8051 嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA 技术》等课程教学的最佳配套实验设备。

二、系统简述

单片机实训箱是将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景。平台主要用于学习51/52系列单片机基础应用技术和综合应用技术,包含有单片机原理、各类控制技术、各种数据通信技术、系统设计技术。向用户提供众多外围器件和设备接口,可使用户快速掌握单片机原理及其实用接口技术,充分了解和掌握当今单片机领域流行的各种外设器件应用。

具有二种工作方式:一是联 PC 机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有实验监控,在无仿真器状态下,系统自动切换到脱机管理状态,可轻松使用EPROM中的实验程序完成实验。

三、单片机实验箱系统硬件组成

1、 计算机 (自备)

2  单片机综合实验系统

3、 基于KEIL C51 单片机仿真器,USB通信方式。

四、单片机实验箱详细技术指标

1、基础接口电路

1)多路定时计数器8253A接口电路。

2 88位并行AD转换器ADC0809应用电路。

3 18位并行转换器DAC0832接口电路

4) 可编程并行输入/输出接口8255

5) 可编程并行输入/输出接口8155

6) 可编程键盘显示接口8279

8) 单片机系统简单I/O口扩展电路74LS273/74LS244

9) 看门狗电路MAX813

2、人机接口电路

18LED发光管输出显示

28位开关量输出模块。

38个独立的LED数码管。

44×4矩阵键盘电路。

58个查询式键盘。

616×16点阵LED模块,由48*8点阵和驱动电路组成。

712864 LCD图形、中文、字符显示模块。

8)两路带消抖±单脉冲产生电路。

91HZ-1MHZ8路输出固定脉冲发生。

10555时基应用电路。

3、外设执行部件

15V继电器控制、音乐发生器电路。

2)步进电机20BY及直流电机驱动与控制。

3)扬声器驱动电路。

4)蜂鸣器驱动电路。

5)光电测速模块电路。

4、通信接口电路

1USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。

2IRM5000红外无线通信模块。

3RS232/RS485接口应用和电平转换电路。

4I2C串行实时日历/时钟PCF8563

5I2C串行键盘显示控制器Zlg7290

5、存储器电路

132K静态SRAM ,64KEPROM

2)串行存储器93C64读写电路。

3I2C串行存储器24C02应用电路。

4IC卡读写模块电路。

6、数据转换

1)单路8位数字模拟转换接口DAC0832

288位模拟/数字转换接口ADC0809

3)串行8A/D 转换电路TLC549及其相关电路

4)串行10D/A 转换电路TLC5615及其相关电路

5ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。

6)数字温度传感器DS18B20,用于环境温度检测。

7)串并转换74LS164和并串转换74LS165应用电路。

8)模拟量产生模块(可调电压模块)。

9)通过L_DV总线扩展16C550串行通信模块(完全替代器件8250 );扩展压力传感器

实验模块和温度传感器实验模块;红外遥控接收实验模块(配红外遥控器)和LM386 音频模块。

7、单片机仿真器

配备USB接口的KEIL C51单片机仿真器,完全仿真P0-P3口,不占有片内任何资源。调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容,支持夭折功能可仿真各种 51 指令兼容单片机,如ATMELWINBONDINTELSSTST 等。USB 接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三 CPU 设计,采用仿真芯片+监控芯片+USB 芯片结构,在仿真状态下仿真芯片被完全冻结,可以 100%重现 CPU 所有特性,即总线 I/O 口。

KEIL C51仿真器内部带有32KBFLASH,用于用户程序下载;能够实现STC单片机的0-64KBFLASHISP下载编程功能。

8、总线扩展接口和扩展模块

主板上留有L_DV总线扩展接口,可以扩展各种新型接口电路。支持EDA设计应用实验、CAN总线应用电路、以太网络通信应用电路、USB通信电路、2.4G无线通信电路、光柱显示电路、8×8双色点阵、GPS通信、非接触式IC卡读写电路和综合传感器模块等。

9、工作电源:

+5V/2.5A+12V/1 A-12V/1A+5V主电源带过压、欠压、过流和电路保护功能并可自动回复。

五、单片机实验箱系统软件

1WINDOWS KEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。

2Small RTOS(51) 1.12.1v R 嵌入式操作系统。

3、在线下载软件:STC_ISP_V479

4MGCS工业组态软件

5、近40个单片机应用设计例程

6MGCS工业组态软件与单片机接口例程

六、单片机实验箱外形尺寸:480×360×148mm

七、单片机实验箱实验项目(有配套实验指导书)

(一)硬件实验:

1、单片机I/O口应用实验_ P3.3口输入 P1口输出

2、单片机I/O口应用实验_工业顺序控制

3、并行I/O接口8255应用

4、简单I/O口扩展

5A/D 转换实验

6D/A转换实验

7、键盘显示控制器8279应用实验

8、步进电机控制实验

9、小直流电机调速实验

10、电子音响实验

11、继电器控制实验

12、数据存贮器扩展实验

138031单片机串行口应用实验_双机通信

148031串行口应用实验_PC机通信

15、串行A/D转换器TLC549应用

16、串行D/A转换器TLC5615应用

17、单片机双机通信实验_RS485总线

18USB接口应用实验

1916X16 LED点阵显示实验

20128 X 64 LCD液晶显示接口实验

21、数字温度传感器18B20实验

22、看门狗电路MAX708

23I2C总线应用实验

1)串行E2PROM的读写实验

2I2C智能卡读写实验

3)串行键盘显示接口ZLG7290应用实验

4PCF8563串行实时时钟应用实验

25、定时计数器8253A应用实验

26ISD1730语音录放实验

27、红外接口通信实验

28Small RTOS(51) 1.12.1v 使用

29、直流电机、步进电机闭环控制实验

30、红外遥控实验

3116C550可编程异步通讯接口实验(替代老器件8250s实验);

328251 可编程通讯接口实验(与 PC 机);

33、温度测量实验;

34、压力测量实验;

35PWM 脉冲宽度调制实验;

36、射极跟随器实验;

37、 工业组态软件编程实验

38MCGS工业组态软件在单片机控制中的应用实验

1)步进电机控制实验_总线控制

2)直流电机控制实验_总线控制

3)工业顺序控制实验_位控制

4)数据采集实验_总线控制

5)数据采集实验_总线控制

6)数字电压表实验

7)液体混合控制实验

8)交通灯控制实验......无限扩展

39、工业组态软件和微控制器的接口编程实验

()软件实验:

1、清零程序;

2、拆字程序;

3、拼字程序;

4、数据区传送子程序;

5、数据排序实验;

6、查找相同数据个数;

7、无符号双字节快速乘法子程序;

8、多分支程序;

9、脉冲计数实验;

10、电脑时钟实验。

扩展选配实验

1CAN总线应用实验

2、以太网通信接口应用实验

3、非接触式IC卡读写实验

4GPS通信实验

5、光柱显示实验

6、双色点阵显示实验

7GPS 通信应用实验

八、多功能单片机实验箱配置表

序号

名称

说明

数量

1

单片机实验平台

含详细技术指标里全部硬件

1

2

2号实验用导线



25

3

9-9芯串口通信线



1

4

扁口USB通信线



1

5

8-8芯排线

40CM 2根和30CM 4

6

6

4-4芯排线

30CM

3

7

2-2芯排线

100CM

2

8

实验指导书



1

9

软件光盘



2

☆扩展选配模块

1

19 CAN总线通信模块



1

2

20号 以太网通信模块



1

3

23号 压力测量模块



1

4

24 2.4G无线通信模块



1

5

26号 光柱显示应用模块

41线显示

1

6

318×8双色点阵显示



1

7

33号 继电器控制模块

4路继电器输出

1

8

34号 光藕隔离输出模块

8路隔离输出

1

9

35 GPS 通信应用模块



1

10

43号 非接触式 IC



1

11

集成传感器模块
