模块化模拟电路实验箱,数字电路分析实验箱

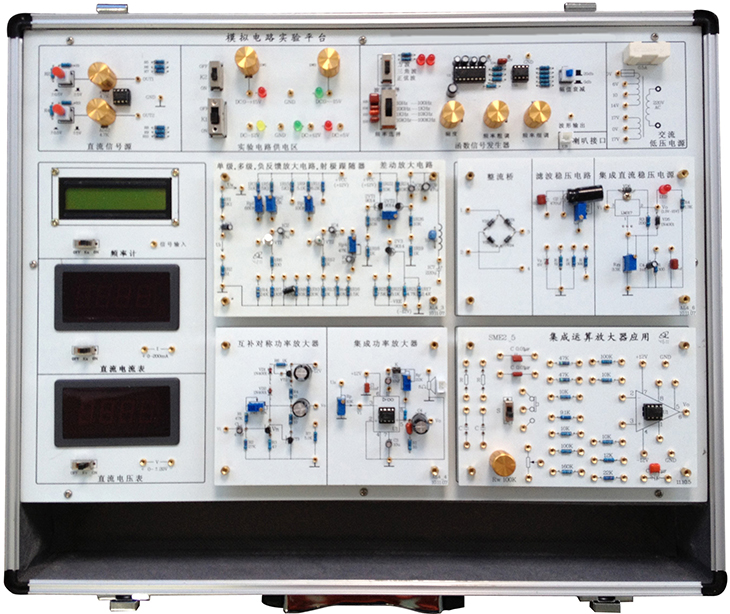

SB-A4+模块化模拟电路实验箱



模块化模拟电路实验箱由铝木合金箱体、高性能线性电源、常用模拟信号源和实验元器件组成。其中实验电路既可自行搭接,又可以采用完全独立模块电路,根据不同层次的学生来选择实验模块电路,模块可以灵活拆卸。有多种类型实验电路模块供用户使用:面包板形式实验模块;分立元件组合成的实验模块;中小型集成电路组合成的实验模块等,本实验箱适用于本科、大专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验和创新设计。

一、模块化模拟电路技术指标

1、模块化模拟电路实验箱工作电源

输入:AC220V±10%,50HZ

输出:

1) ACV 0V6V10V14V和带中心抽头双路7.5V

2) DCV +5V/2A±12V/0.5A,均带有短路保护和反向保护电路。

3) DCV ±1.2V±12V/0.5A连续可调,带短路保护和反向保护电路。

4DCV +1.2V27V/0.2A连续可调。

2、 常用数字模拟信号源部分

1)直流信号源:双路-5V+5V, -0.5V+0.5V连续可调。

2)函数发生器:输出波形:方波、三角波、正弦波;幅值:正弦波:010V10V为峰-峰值),三角波:014V14V为峰-峰值),方波:014V14V为峰-峰值);频率范围:分四档10HZ100HZ100HZ1KHZ1KHZ10KHZ10KHZ100KHZ

3)电压表:直流数字电压表030V,带电源开关控制(LH-A4+有)。

4)电流表: 直流数字电流表0-200MA,带电源开关控制,有短路保护功能(LH-A4+有)。

5)频率计: 用高性能单片机PIC16F877设计的50MHZ液晶显示频率计(LH-A4+有)。

6)分立元件设计区:设计有集成稳压器78127912LM317各一个,电感33uH  1mH10mH100mH各一个,稳压管2DW2312CW54各一个,三极管3CG12 1个、3DG122个、3DG63DG6P1个,单级晶体管BT33 一个,可控硅2P4M 2个,整流二极管1N4007 4个,稳压管2DW2312CW532CW541个,整流桥1QC-4B 1个,喇叭1个,1×2开关1个,电解电容22uf/25V47uf/25V100uf/25V470uf/25V2个,电容0.01uf/63V0.1uf/63V0.33uf/63V

7)电阻、电容自由接插区17个和三极管自由接插区6个。

82个扩展模块电路实验区:尺寸都是155×100mm,可选配固定线路实验模块,学生可以进行创新性练习,以提高学生的思维能力和动手能力。

3、可拆卸式实验模块配置(选配)

1)单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路实验板。

2)运放电路实验板

3)功率放大集成电路和互补对称功率放大电路,内有喇叭

4)半波、全波、桥式整流和滤波电路、并联稳压电路、集成三端稳压电路

5)串联稳压电路和晶闸管控制电路

6)低频正弦波振荡器

7)面包板模块:设计有350孔进口面包板2组,同时通过自锁紧式涂金插孔8个引出。

*4、模拟电路课程虚拟实验教学系统LHLAB:学生只要有台电脑就可以在任何场所开展模拟电路的虚拟实验课程,课程模拟真实实验中用到的器材和设备,提供与真实实验相似的实验环境。

5、实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化连接稳定可靠。

6、箱体:铝木合金材料,绿色环保,造型美观大方。外形尺寸:480×360×148mm

三、实验内容

 (一) 分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

6、集成电路RC正弦波振荡器

7、集成功率放大器

8、整流滤波与并联稳压电路

9、串联稳压电路

10、集成稳压电路

11RC正弦波振荡器

12LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、互补对称功率放大器

16、二极管的正、反相特性

17、晶体三极管的输入、输出特性

18、单相半拨全波桥实训桥式整流电路实训

20、并联型直流稳压电源

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器

②反向比例放大器

③同相比例放大器

④反相求和比例放大器

⑤双端输入求和放大电路

2、积分与微分电路

①积分电路

②微分电路

③微积分电路

3、波形发生电路

①方波发生器

②占空比可调的矩形波发生器

③三角波发生电路

④锯齿波发生电路

4、有源滤波器

①低通滤波器

②高通滤波器

③带阻滤波器

5、电压比较器

①过零比较器

②反相滞回比较器

③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验:用运放组成万用表,温度检测控制,函数信号发生器

三、模块化模拟电路实验箱配置

序号

名称

说明

数量

1

SB-A4+ 主机箱

含机箱、工作电源、常用模拟信号源、实验电路区

1

2

附件

25根实验导线,1根供电电源线,保险丝2根,实验指导书1本。

1

3

运放电路实验板



1

4

单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块



1

5

功率放大电路模块电路



1

6

低频正弦波振荡器



1

7

半波全波桥式整流、滤波电路、三端集成稳压电源



1

8

串联稳压电路和晶闸管控制电路



1

9

面包板模块



1
